  • AUTOMAX CNC

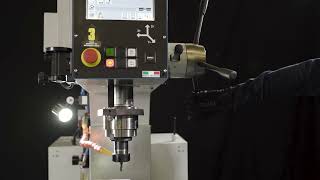

Trapano - fresa serie High-Tech a controllo numerico con assi X – Y – Z interpolati in continuo

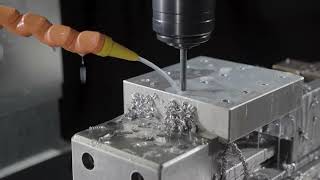

Controllo Numerico che gestisce i 3 assi più la rotazione del mandrino con una interpolazione continua degli stessi, consentendo le operazioni di Foratura, Maschiatura e Fresatura con cicli di lavoro programmabili.

Schermo Touch Screen da 7” per la programmazione a bordo macchina, con pulsanti per la gestione delle lavorazioni e indicatori digitali delle posizioni degli assi e della velocità mandrino;

Porta USB per il caricamento programmi da bordo macchina e uscita dati supplementare per la connessione ad un sistema CAD/CAM;

Il collegamento alla rete è possibile anche tramite rete wireless. L’AUTOMAC CNC è predisposto per INDUSTRY 4.0.

La trasmissione è di tipo elettronico e la variazione della velocità è regolata tramite inverter, direttamente dallo schermo touch screen.

I tre assi sono movimentati da motori Brushless.

Sugli assi X e Y la trasmission viene effettuata tramite viti a ricircolo di sfere che consentono precisione e ripetibilità delle quote.

Velocità di spostamento rapido X e Y fino a 8 m/min con le opportune protezioni di sicurezza obbligatorie per spostamenti assi con velocità superiori a 2 m/min.

Caratteristiche tecniche

Nella tabella sottostante è stata riportata solo una parte delle caratteristiche tecniche di questo prodotto. L'elenco completo è consultabile nella documentazione disponibile nell'omonima sezione di questa stessa pagina.

Capacità di foratura
mm Ø 50
Capacità di maschiatura
mm M27
Cono mandrino
CM4
Corsa mandrino
mm 140
Diametro canotto mandrino
mm 72
Trasmissione
INVERTER
Velocità mandrino
rpm 100 - 2.100
Corsa asse x
mm 520
Corsa asse y
mm 240
Potenza motore
Kw 2,2 - 3
Peso
Kg 810
Varianti
AUTOMAX CNC
